Nennladungs-/Entladungsstrom des Superkondensators:
4 000 A
Betriebsspannungsfluktuationsbereich:
DC1500V bis 2000V
Gesamtkapazität des Superkondensators:
183F
Hervorheben:
Einrichtung zur Absorption der Bremsenergie FDBL
,
Energiespeicher Inverter 2000 kW
,
FDBL-Energievorrichtung
Produkt-Beschreibung
Produktprofil und Merkmale

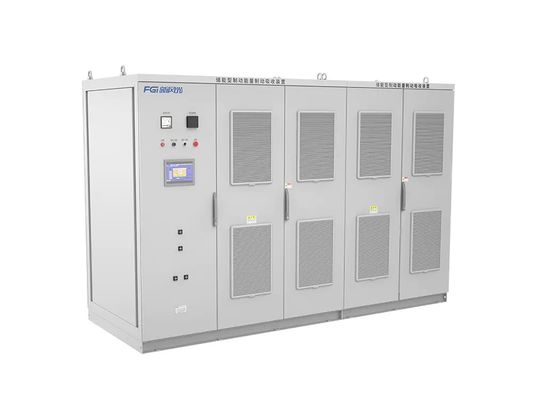

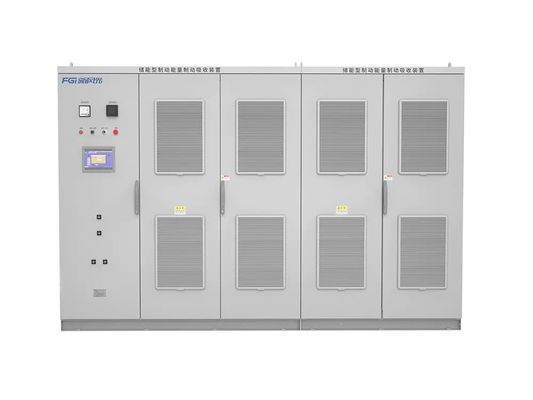

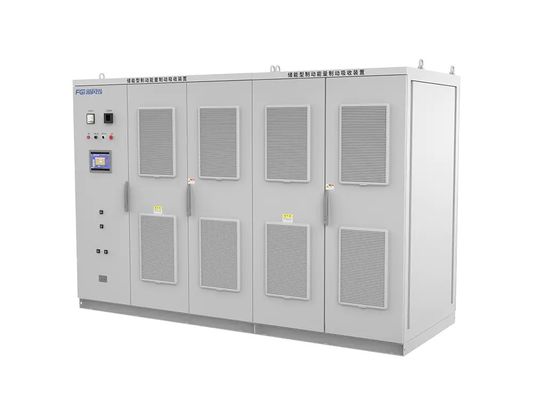

Bremsenergieabsorptionsvorrichtung der FDBL-Serie - Energiespeichertyp
In städtischen Schienenverkehrsprojekten wird im Allgemeinen eine Gleichspannungs-Wechselstrom-Variable-Frequenzübertragung verwendet.Die Bremsmethode des Fahrzeugs ist die elektrische Bremsung (Regenerationsbremsung) + die mechanische Bremsung.Bei dem Betrieb ist die elektrische Bremse die Hauptmethode und die mechanische Bremse die Hilfsmethode.Der Zug startet und bremst häufig.Nach Erfahrungen entsteht neben einem bestimmten Anteil der durch die regenerative Bremsung in der U-Bahn erzeugten Energie (in der Regel 20% bis 80%,die je nach Zugbetriebsdichte und -abstand variiert) von anderen benachbarten Zügen aufgenommen und genutzt wirdDer Rückgewinnungswiderstand wird als Wärme abgeführt oder durch die Rückgewinnungsvorrichtung auf der Leitung absorbiert.die wichtigste Absorptionsmethode für den innerstädtischen Eisenbahnverkehr besteht darin, eine Absorptionsvorrichtung für den Energieverbrauch mit Widerstand zu verwenden, um Regenerationsenergie während des Zugbetriebs zu verarbeiten., was nicht nur Energie verschwendet, sondern auch die Belastung der Klimaanlagen und Lüftungsanlagen im Bahnhof erhöht und die Kosten für den Bau und den Betrieb von Stadtbahnen erhöht.Wenn dieser Teil der Energie absorbiert und wiederverwendet werden kann, werden diese Probleme gelöst. Der Betriebsprinzip lautet, dass, wenn die Gleichspannung durch die Regenerationsbremsung des Zuges steigt,die Ausrüstung arbeitet im Ladestand und speichert die Energie im SuperkondensatorWenn der Zug beginnt, die Gleichspannung zu senken, arbeitet die Ausrüstung im entladenden Zustand, um die Energie im Superkondensator freizusetzen.Die Bremsenergie wird besser genutzt und die Gleichspannungsfluktuation ist geringer.. Einsatzwirkung: CH1: Netzseitenspannungswellenform CH2: Netzseitenströmungswellenform CH3: Superkondensatorspannungswellenform CH4: Superkondensatorladungs- und Entladungsströmungswellenform.
Wellenform der Einfachladung und -entladung
Zyklische Ladungs- und Entladungswellenform
Die Produkte der FDBL-Serie sind Bremsenergieabsorptionsgeräte, die im Stadtbahnverkehr eingesetzt werden.Einfache Bedienung und hohe Leistung, um den Anforderungen der Benutzer an die Absorption von Lokomotiv-Feedbackenergie gerecht zu werden. hat folgende Eigenschaften: Verringerung des Schwankungsbereichs der Gleichspannung, Verbesserung der Spannungsqualität und Stabilisierung der Systemspannung; Die Wechselrichtervorrichtung ist so konzipiert, dass sie die Anforderungen an eine hohe Systemzuverlässigkeit erfüllt. Modulärer Aufbau der Stromversorgung, einfache Wartung und gute Austauschbarkeit; Es kann für Energiefeedback, PWM-Rektifizierung und Reaktionsleistungskompensation verwendet werden, so dass eine Maschine für mehrere Zwecke verwendet werden kann; Vollständige Schutzfunktionen mit Verzerrungsspannung, Kurzschluss, Überstrom, Überhitzung und anderen Schutzmaßnahmen, hohe Betriebssicherheit; Bei der Verbindung mit dem System ist es nicht notwendig, die Phasenfolge des Wechselstromsystems zu berücksichtigen, und die Verbindung ist bequem; Die Stromkreise der Wechselrichteranlage sind sorgfältig konzipiert, die Wärmeerzeugung ist gering, die Ausrüstungsstruktur kompakt und die Bodenfläche klein. geringe Wartung und geringe Betriebskosten; Sie können parallel installiert werden, die Kapazität kann leicht erweitert werden. Hostcomputersteuerung, einfach zu installieren und zu debuggen; Der Hochspannungs-Hauptkreislauf und die Steuerung sind mit optischer Faser verbunden, was sicher und zuverlässig ist. Vollständige Fehlerüberwachungsschaltung, Fehlerdaten-Upload-Funktion; hervorragende Leistung und Preisverhältnis.
Anmerkung: 1Die obigen Abmessungen dienen nur als Referenz, bitte beachten Sie die tatsächlichen Abmessungen. 2. Aufgrund des Produktupgrades wird der Inhalt der Seite regelmäßig aktualisiert, wenn Sie unsere Produkte kaufen müssen, wenden Sie sich bitte an die neueste Anleitung- Ich weiß nicht.
