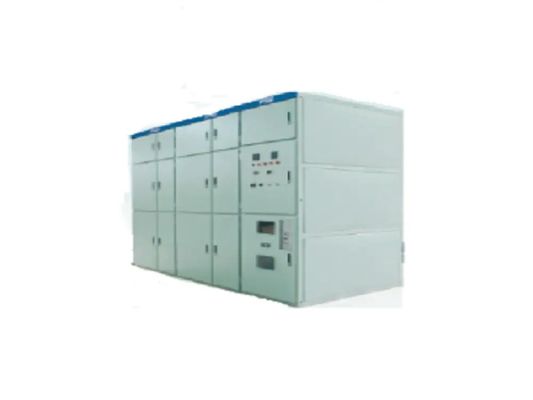

Die Hochspannungsfiltervorrichtung FC ist eine passive Filtervorrichtung, die zwei Funktionen hat: Unterdrückung des harmonischen Stromstroms des Stromnetzes und Kompensation der Reaktionsleistung des Systems.Die unterdrückte Harmonik des Stromnetzes umfasst hauptsächlich 3, 5, 7, 11, 13 und mehr Harmoniken. Das Gerät ist auf der Busse oder Lastseite installiert, mit bequemer Ausrüstungskombination und stabiler Leistung.intelligente automatische SchaltungEs wird weit verbreitet in der Elektrizität, in der Metallurgie, im elektrischen Eisen, in der Aluminiumfabrik, in der chemischen Industrie, in der Kohleförderung, in der Walzerei, im elektrischen Lichtbogenofen,Hochspannungsmotorpumpenstationen und andere Industriezweige mit großer harmonischer Erzeugung.
2. Produktmerkmale Das Hochspannungsfilter-FC-Gerät ist für die harmonische Behandlung von Stromnetzen mit 6 kV, 10 kV, 35 kV und 110 kV geeignet.Die Filterkompensation wurde durch Computersimulation erstellt., und Hochleistungsfilterkondensator und Filterreaktor werden verwendet, um harmonischen Strom zu unterdrücken und zu absorbieren, die Verzerrungsrate der harmonischen Spannung zu reduzieren,Verringern Sie den Linienverlust und den harmonischen Strom, verbessern den Leistungsfaktor.
3. Arbeitsprinzip Das Hochspannungsfilter-FC-Gerät besteht hauptsächlich aus Schaltern, Filterkondensator, Filterreaktor, Widerstand, Entladungsspule, Zinkoxidarrestator usw.Es wird nach den Bedürfnissen der Benutzer in Schranktyp oder Zauntyp hergestellt.. Neben dem Filtern spielt der Filter auch die Rolle der Reaktionsleistungskompensation. LC-Filter umfassen hauptsächlich einen Single-Tuned-Filter, einen Hochpassfilter, einen C-Typ-Filter usw.In der Praxis, sind mehrere Filtergruppen entsprechend der Verteilung und Größe des Harmonikstroms und des Reaktionsstrombedarfs konzipiert.Jede Filtergruppe hat eine geringe Impedanz, die einer bestimmten Harmonik entspricht., hat der Hochpassfilter eine geringe Impedanz gegenüber Harmoniken über der Grenzfrequenz, und der C-Filter hat die Eigenschaften eines breiten Stimmfrequenzbandes und geringen Verlustes. Setzen Sie fünf elektrische Verriegelung und mechanische Verriegelung gemäß der Hauptverkabelung und der Schrankenstruktur ein, um Fehlbetrieb zu vermeiden.
Kompensationsmethode der dynamischen und statischen Kombination 1.Übersicht (1) Obwohl SVG gleichzeitig die Kompensation der Reaktionsleistung und die Harmoniksteuerung realisieren kann, ist bei hohem HarmonikgehaltEs sind sehr hohe Investitionskosten, SVG allein zu verwenden, um die harmonische Steuerung zu realisieren.. (2) Häufige Veränderungen der hohen Leistungsbelastung verursachen starke Störungen des Netzes, wie z. B. Elektrofahrzeugöfen, elektrifizierte Eisenbahnen, Mittelfrequenzöfen, Walzöfen,Photovoltaik- und Windenergieanlagen usw.Diese Art von Aufprallbelastung verursacht die Spannungsfluktuation des Netzes.Die drei-phasige Spannungsungleichgewicht wird verursacht, was für andere Netznutzer schädlich ist. (3) Die Kombination von SVG und FC ist eine Art kostengünstiges Optimierungskompensationssystem, das nicht nur die Harmonik filtern kann, sondern auch eine teilweise kapazitive Reaktionsleistung liefert.und das gesamte System der Ausrüstungsinvestitionen wird reduziert.
