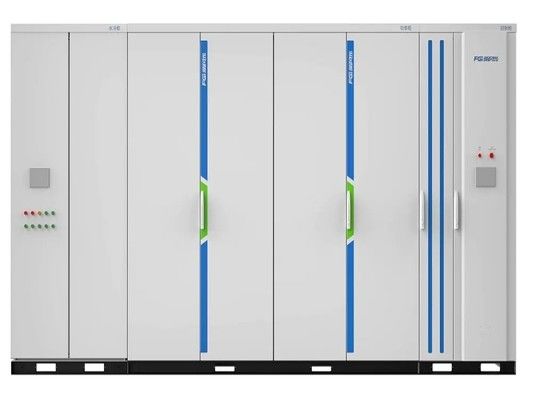

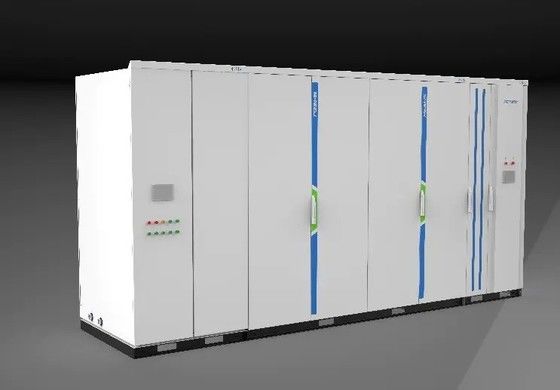

| 6 kV statischer Var-Generator (SVG) Luftgekühlt | ||||
| Spannungsklasse ((kV) | Nennkapazität (Mvar) | Abmessung Ich bin nicht derjenige, der das Problem hat. |
Gewicht ((kg) | Typ des Reaktors |
| 6 | 1.0 ¥2.0 | 3300*1400*2400 | 2290 ¥ 2850 | Eisenkernreaktor |
| 3.0 | 3400*1400*2400 | 3060 | Eisenkernreaktor | |
| 4.0 ¢5.0 | 4800*1400*2400 | 3750 4260 | Eisenkernreaktor | |
| 6.0 ¢7.0 | 3600*1400*2400 | 2750 ¥3450 | Luftkernreaktor | |
| 8.0 ¢ 12.0 | 5600*1400*2400 | 4600 ₹5000 | Luftkernreaktor | |
| 6 kVStatisches Var Generator ((SVG) | ||||
| Spannungsklasse ((kV) | Nennkapazität (Mvar) | Abmessung Ich bin nicht derjenige, der das Problem hat. |
Gewicht ((kg) | Typ des Reaktors |
| 6 | 1.0 ¢9.0 | 5200*1400*2600 | 2550 | Luftkernreaktor |
| 10.0 ¢ 15.0 | 5800*1400*2600 | 2750 | Luftkernreaktor | |
| 10 kVStatisches Var Generator ((SVG) Luftgekühlter Typ | ||||
| Spannungsklasse ((kV) | Nennkapazität (Mvar) | Abmessung Ich bin nicht derjenige, der das Problem hat. |
Gewicht ((kg) | Typ des Reaktors |
| 10 | 1.0 ¥2.0 | 4500*1400*2600 | 2000 ¥3150 | Eisenkernreaktor |
| 3.0 | 4500*1400*2600 | 2000 ¥3600 | Eisenkernreaktor | |
| 4.0 | 4500*1400*2600 | 2000 ¥ 4000 | Eisenkernreaktor | |
| 5.0 | 4500*1400*2600 | 4500 | Eisenkernreaktor | |
| 6.0 | 3400*1400*2600 | 2500 | Luftkernreaktor | |
| 7.08.0 | 6900*1400*2600 | 6350 | Eisenkernreaktor | |
| 9.0 ¥10.0 | 5600*1400*2600 | 4200 | Luftkernreaktor | |
| 11.0 ¢ 12.0 | 5700*1400*2600 | 4200 | Luftkernreaktor | |
| 13.0 ¢ 21.0 | 9500*1400*2600 | 7000 ¥9200 | Luftkernreaktor | |
| 10 kV statischer Var-Generator ((SVG) | ||||
| Spannungsklasse ((kV) | Nennkapazität (Mvar) | Abmessung Ich bin nicht derjenige, der das Problem hat. |
Gewicht ((kg) | Typ des Reaktors |
| 10 | 1.0 ¥10.0 | 5200*1400*2400 | 2850 | Luftkernreaktor |
| 11.0 ¢ 15.0 | 5800*1400*2400 | 3050 | Luftkernreaktor | |
| 16.0 ¢ 25.0 | 8700*1400*2400 | 3850 ¥4450 | Luftkernreaktor | |
- Ich weiß.
- Ich weiß.
Die Produkte der FGSVG-Serie können in der petrochemischen Industrie, im Energiesystem, in der Metallurgie, in der elektrifizierten Eisenbahn, im städtischen Bauwesen und in anderen Industriezweigen, z. B. in verschiedenen asynchronen Motoren, weit verbreitet verwendet werden.Transformatoren, Thyristorwandler, Frequenzwandler, Induktionsöfen, Beleuchtungsanlagen, elektrische Bogenofen, elektrische Lokomotiven, Heber, Krane, Stempelmaschinen, Krane, Aufzüge, Windkraftanlagen,Aufzüge, elektrische Schweißmaschinen, Widerstandsöfen, Quarzschmelzofen und andere Geräte bieten qualitativ hochwertige und zuverlässige Lösungen für die Kompensation und Filterung der Reaktionsleistung.
Produkte der FGSVG-Serie können die Leistungsübertragungskapazität erhöhen, den Stromverlust reduzieren, die Reaktionsleistung kompensieren, Harmoniken steuern, Flimmern unterdrücken, die Netzspannung stabilisieren, das Drei-Phasen-System ausgleichen,Änderung der Dämpfungsmerkmale des Systems und Verbesserung der Systemstabilität.
Technische Spezifikation
| Name | Spezifikation |
| Nennspannung | 6 kV ± 10% 35 kV ± 10% |
| Bewertungspunktspannung | 6 kV ± 10% 35 kV ± 10% |
| Eingangsspannung | 0.9 ~ 1.1pu; LVRT 0pu (~150ms), 0.2pu (~625ms) |
| Häufigkeit | 50/60Hz; kurzfristige Schwankungen zulässig |
| Ausgangsleistung | Der Wert der Verbrennungsmenge ist zu messen. |
| Startleistung | ± 0,005Mvar |
| Kompensationsstrom-Auflösung | 0.5A |
| Reaktionszeit | < 5 ms |
| Überlastkapazität | >120% 1min |
| Leistungsverlust | < 0,8% |
| THDi | < 3% |
| Stromversorgung | Doppelstromversorgung |
| Steuerungskraft | 380VAC, 220VAC/220VDC |
| Modus der Regulierung der reaktiven Leistung | Kapazitive und induktive automatische kontinuierliche reibungslose Einstellung |
| Kommunikationsschnittstelle | Ethernet, RS485, CAN, Glasfaser |
| Kommunikationsprotokoll | Modbus_RTU, Profibus, CDT91, IEC 61850- 103/104 |
| Betriebsmodus | Modus der reaktiven Leistung des Geräts in Konstante, Modus der reaktiven Leistung in Konstante, Modus des Leistungsfaktors in Konstante, Modus der Spannung in Konstante und Modus der Lastkompensation in Konstante |
| Parallelmodus | Parallelbetrieb mit mehreren Maschinen, umfassende Kompensation mit mehreren Bussen und umfassende Kompensationskontrolle mit mehreren Gruppen von FC |
| Schutz | Gleichspannungsüberspannung der Zelle, Gleichspannungsunterspannung der Zelle, SVG-Überstrom, Antriebsfehler, Überspannung des Netzteils, Überstrom, Übertemperatur und Kommunikationsfehler; Schutzeingabeoberfläche,Schutzausgangsschnittstelle, abnormale Systemstromversorgung und andere Schutzfunktionen. |
| Fehlbehandlung | Übernahme eines überflüssigen Designs für den Betrieb von N-2 |
| Kühlmodus | Wasserkühlung/Luftkühlung |
| IP-Grad | IP30 (inneren Bereich); IP44 (Außenbereich) |
| Lagertemperatur | -40°C+70°C |
| Betriebstemperatur | -35°C ≈ +40°C |
| Luftfeuchtigkeit | < 90% (25°C), keine Kondensation |
| Höhenstand | <= 2000m (über 2000m angepasst) |
| Erdbebenintensität | VIII. Stufe |
| Verschmutzungsgrad | Klasse IV |
