Merkmale und Funktionen
Unser SVG stellt den normalen Betrieb schnell wieder her, wenn die Netzspannung sinkt oder ansteigt, und passt sich ohne manuelles Eingreifen an verschiedene Netzbedingungen an.
Bei schwankenden Belastungen wie Bogenöfen liefert unser SVG dynamisch Reaktionsstrom, um die Spannung schnell zu stabilisieren und Flimmern zu unterdrücken.
Das Steuerungssystem verfügt über eine doppelte Stromversorgung (380VAC/220VAC oder 220VDC) mit nahtlosem Online-Backup-Schalter, der einen kontinuierlichen Betrieb auch bei Ausfall einer Quelle gewährleistet.
Unser Schrank verfügt über ein störungsfreies Design, das strenge EMV-Tests für eine robuste Leistung in herausfordernden elektromagnetischen Umgebungen bestehen lässt.
Optionen für ein Dual-Master-Steuerungssystem und automatische Umgehung für Antriebseinheiten gewährleisten eine hohe Verfügbarkeit und einen stabilen Betrieb, auch bei Komponentenfehlern.
Rechtssachen
Abmessungen
| 33 ~ 35 kV statischer Var-Generator ((SVG)) | ||||
| Spannungsklasse ((kV) | Nennkapazität (Mvar) |
Abmessung Ich bin nicht derjenige, der das Problem hat. |
Gewicht ((kg) | Typ des Reaktors |
| 33 bis 35 | 5.0 bis 26.0 | 14000*2350*2896 | 19000 bis 23000 | Luftkernreaktor |
| 27.0 bis 50.0 | 14000*2700*2896 | 27000 bis 31000 | ||
| 51.0 bis 100.0 | 28000*2700*2896 | 54000 bis 62000 | ||
Anwendungen
1.Integration erneuerbarer Energien in Solar- und Windparks, intermittierende Erzeugung verursacht Spannungsschwankungen, SVG bietet:
2.Industrielle Stromqualitätsmanagement Schwere industrielle Belastungen führen häufig zu Spannungsabfällen und niedrigen Leistungsfaktoren.SVG bietet:
3- Netz- und Übertragungsleitungsstabilität bei der FernstromübertragungSVGAngebote:
Erträge und Vorteile
Korrigieren Sie den Leistungsfaktor, stabilisieren Sie die Spannung und verringern Sie die Auswirkungen auf das Netz, um Geldstrafen und Ausfälle durch Probleme mit der Stromqualität zu vermeiden.
- Ich weiß.Verringern Sie die Stromverluste und optimieren Sie die Wirkungsfähigkeit des Wechselrichters, um die Leistung Ihrer Photovoltaikanlagen erheblich zu erhöhen.
Unterdrückung von Harmoniken und Verbesserung der Stromqualität insgesamt, was zu geringeren Schäden an der Ausrüstung, einer längeren Lebensdauer und geringeren Wartungskosten führt.
- Ich weiß.In Gebieten mit begrenzter Netzkapazität verbessern Sie die Netzintegrationsfähigkeit Ihrer PV-Station, um die Stromerzeugung zu maximieren.
Technische Spezifikation
| NEinmE | SpEcIchfIchcEintIchon |
| Nennspannung | 33 kV ± 10% 38,5 kV ± 10% |
| Bewertungspunktspannung | 33 kV ± 10% 38,5 kV ± 10% |
| Eingangsspannung | 0.9 ~ 1.1pu; LVRT 0pu (~150ms), 0.2pu (~625ms) |
| Häufigkeit | 50/60Hz; kurzfristige Schwankungen zulässig |
| Ausgangsleistung | Der Wert der Verbrennungsmenge ist zu messen. |
| Startleistung | ± 0,005Mvar |
| Kompensationsstrom-Auflösung | 0.5A |
| Reaktionszeit | < 5 ms |
| Überlastkapazität | >120% 1min |
| Leistungsverlust | < 0,8% |
| THDi | < 3% |
| Steuerungskraft | 380VAC, 220VAC/220VDC |
| Modus der Regulierung der reaktiven Leistung | Kapazitive und induktive automatische kontinuierliche reibungslose Einstellung |
| Kommunikationsschnittstelle | Ethernet, RS485, CAN, Glasfaser |
| Kommunikationsprotokoll | Modbus_RTU, Profibus, CDT91, IEC 61850- 103/104 |
| Betriebsmodus | Modus der reaktiven Leistung des Geräts in Konstante, Modus der reaktiven Leistung in Konstante, Modus des Leistungsfaktors in Konstante, Modus der Spannung in Konstante und Modus der Lastkompensation in Konstante |
| Parallelmodus | Parallelbetrieb mit mehreren Maschinen, umfassende Kompensation mit mehreren Bussen und umfassende Kompensationskontrolle mit mehreren Gruppen von FC |
| Schutz |
Bus-Überspannung, Bus-Niedrigspannung, SVG-Überstrom, Antriebsfehler, Modulüberspannung, Überstrom, Übertemperatur und Kommunikationsfehler; Schutz-Eingangsschnittstelle, Schutz-Ausgangsschnittstelle, abnormale Systemstromversorgung und andere Schutzfunktionen. |
| Fehlbehandlung | Übernahme eines überflüssigen Designs für den Betrieb von N-2 |
| Kühlmodus | Wasserkühlung/Luftkühlung |
| IP-Grad | IP30 (inneren Bereich); IP44 (Außenbereich) |
| Lagertemperatur | -40°C+70°C |
| Betriebstemperatur | -35°C ≈ +40°C |
| Luftfeuchtigkeit | < 90% (25°C), keine Kondensation |
| Höhenstand | <= 2000m (über 2000m angepasst) |
| Erdbebenintensität | VIII. Stufe |
| Verschmutzungsgrad | Klasse IV |
Industrieanwendungen:
Starke Anpassungsfähigkeit an die Umwelt
Hohe Schutzniveau (in der Regel IP54 oder höher), resistent gegen Regen, Schnee, Staub, hohe/niedrige Temperaturen.

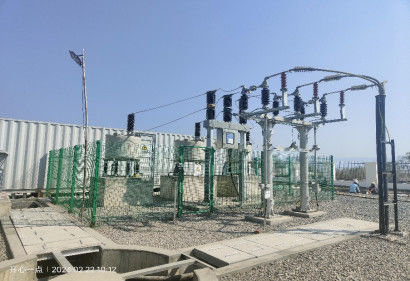

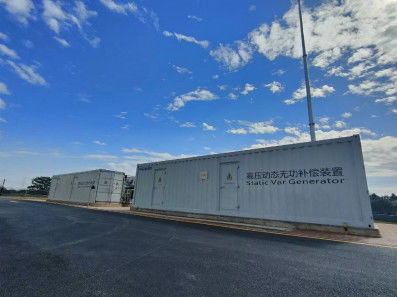

Geeignet für Außenanlagen wie Umspannwerke, Windparks und Photovoltaikanlagen.

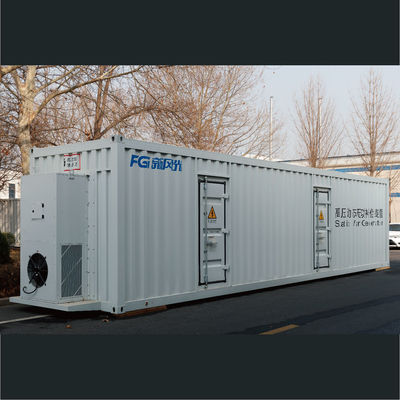

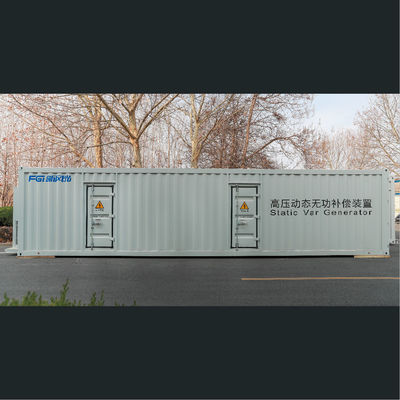

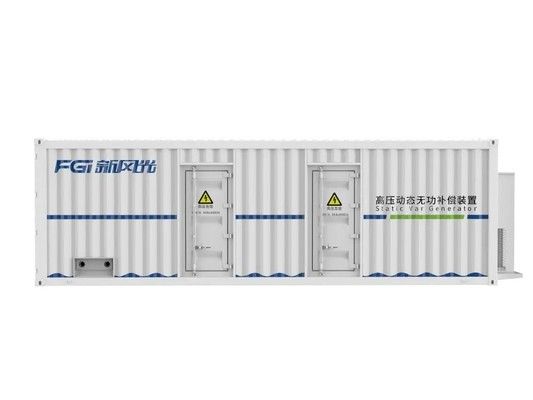

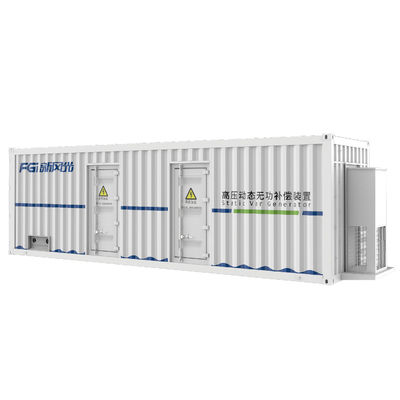

Integrierte Modulgestaltung
In einem Behälter oder Schrank mit eingebauten Kühl-, Steuer- und Strommodulen eingeschlossen.
Einfacher Transport und schnelle Montage.

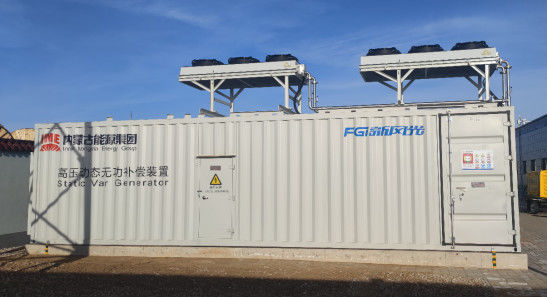

Leistungsfähiges Kühlsystem
Verwendet Klimaanlage, Wasserkühlung oder Luftkühlung zur Sicherstellung eines stabilen Betriebs in rauen Umgebungen.
Unabhängige Bodeninstallation
Keine Notwendigkeit für einen Innenraum, was die Kosten für den Bau reduziert.
Ideal für abgelegene oder räumlich begrenzte Orte.
Unterhaltsbedürfnisse
Die Wartung vor Ort ist möglich, kann aber bei extremem Wetter eingeschränkt sein.
Unterstützt häufig Fernüberwachung und Diagnose.
