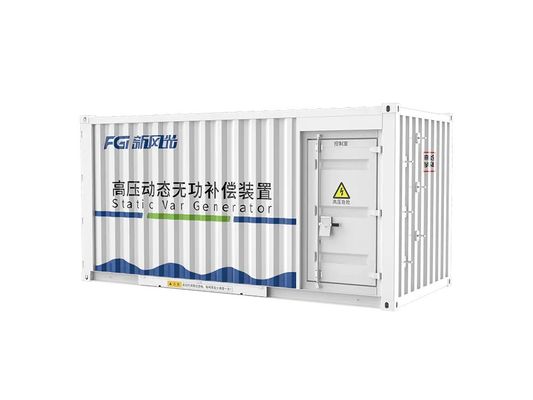

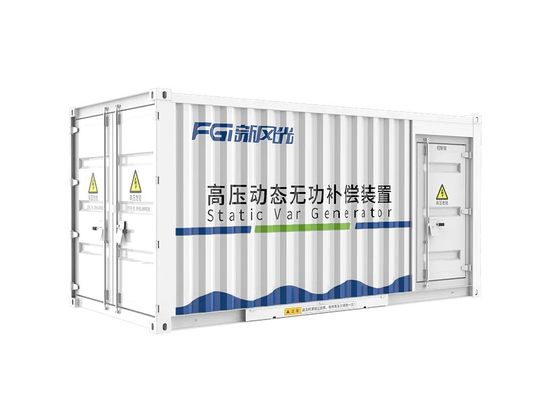

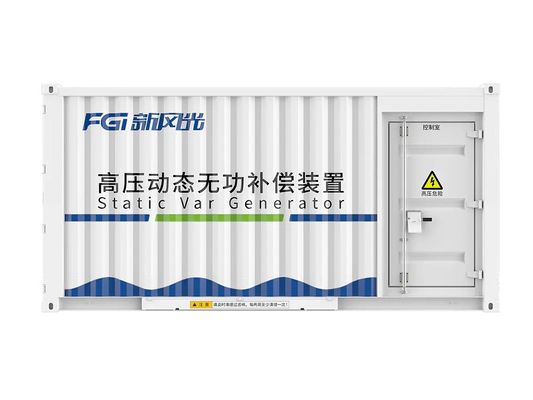

6 kV Outdoor Typ SVG (statischer Var-Generator)

Abmessungen


• Schnelle Reaktion, führende Seite:

Die vollständige Serie verwendet die Theorie der sofortigen reaktiven Leistung mit einer Reaktionszeit des Reglers ≤ 1 ms und einer Reaktionszeit der vollen Leistung ≤ 5 ms.Dies macht es ideal für Anwendungen, die eine strenge Reaktionsleistungsanforderung erfordern, wie zum Beispiel Stahlwalzen, Stahlherstellung, Heben und Aufprallbelastungen.

• Negative Sequenzunterdrückung, ausgewogenes System:

Das System kompensiert den durch Lastungsschwankungen verursachten negativen Sequenzstrom, gewährleistet einen ausgewogenen Dreiphasenstrom und verbessert die Stromqualität im Netz.

• Mehrfachbetriebsmodus:

Unterstützt mehrere Betriebsmodi, um unterschiedliche Anforderungen zu erfüllen: konstante Reaktionsleistung, konstante Leistungsfaktor, konstante Spannung, negative Sequenzkompensation usw.Es erlaubt Online-Moduswechsel oder benutzerdefinierte Kurven je nach Kundenbedarf.

• Harmonische Abmilderung für die Sicherheit:

Wirksam kompensiert für Harmoniken bis zur 13. Ordnung, reduziert die Risiken von Fehlfunktionen von Schutzvorrichtungen, Schäden an Kondensatormodulen, Überhitzung des Transformators, Motorinstabilität,und Störungen der Kommunikation.

• Fernstromübertragung, Verlustminderung und Spannungsstabilisierung:

SVG-Geräte, die an langen Übertragungsleitungen installiert werden, verbessern die Spannung, reduzieren Verluste und sorgen bei Störungen für eine schnelle Regulierung der Reaktionsleistung und erhöhen so die Systemstabilität.

• Genaue Entschädigung, Verwandlung von Strafen in Belohnungen:

SVG passt die Reaktionsleistung an, um den Leistungsfaktor auf Zielniveau zu halten, wodurch Strafen für einen niedrigen Leistungsfaktor oder eine Überkompensation verhindert werden, die zu Instabilität im Netz führen könnten.

• Umfassender Schutz, sorgenfreier Betrieb:

Drei Schutzniveaus (Gerät, System und Komponenten) mit schnellen Reaktionszeiten schützen das Gerät vor Fehlern wie Überstrom oder Überlast.

• Vollständige Aufzeichnung und intelligente Analyse:

Echtzeitüberwachung des Eingangs-/Ausgangsstroms und der Spannung mit Wellenformdarstellung, harmonischer Analyse und einfachem Zugriff auf Systemdaten für eine effektive Fehlerbehebung.

• Black Box-Aufzeichnung für präzise Diagnostik:

automatisch 200 Datenpunkte (100 ms) vor und nach Schutzmaßnahmen für schnelle Wartungs- und Fehlerdiagnostik erfasst.

• Rich Interfaces, Plug and Play:

Unterstützt Ethernet, RS485, CAN und Glasfaser-Kommunikations-Schnittstellen, mit Protokollen wie MODBUS, ProfiBUS und IEC61850 für die Fernüberwachung und den Betrieb.

• Moduläres Design für einfache Installation und Wartung:

Modulare Antriebseinheiten und Steuerungssysteme erleichtern die Produktion in großem Maßstab sowie die einfache Installation und Wartung vor Ort.

• Sicherheitskonform und leicht zu warten:

Konzipiert für einen sicheren Online-Betrieb ohne Ausfallzeiten, wodurch es einfach ist, Filter zu ersetzen und Daten zu überprüfen, während die Ausrüstung läuft.

• Frühwarnsystem, reibungsloser Betrieb:

Überwacht die Temperatur jedes Antriebsgeräts und löst Alarme aus, wenn die Temperatur die festgelegten Grenzwerte überschreitet, um Probleme wie Lüfterfehler oder Filterverstopfung zu vermeiden.

• Zusammenarbeit zwischen mehreren Einheiten, einfache Erweiterung:

Unterstützt den parallelen Betrieb mehrerer SVG-Einheiten für eine einfache Kapazitätserweiterung ohne Systemunterbrechungen.

• Anpassungsfähigkeit an Spannungsschwankungen:

SVG kann sich automatisch an Spannungsabfälle oder Spannungsspannen innerhalb des nationalen Standardbereichs anpassen und den normalen Betrieb ohne manuelles Eingreifen wieder aufnehmen.

• Spannungsflimmern und Schwankungen unterdrücken

Wirksam kompensiert Spannungsschwankungen und Flimmern, die durch Lastveränderungen verursacht werden, wie z. B. Bogenöfen, Walzmaschinen und Kompressoren.

• Doppelstromversorgung zur Stabilität:

Optionen für eine doppelte Stromversorgung (380 VAC, 2200 VAC oder 220 VDC) mit einem nahtlosen Schaltvorgang im Falle eines Stromausfalls.

• Elektromagnetische Verträglichkeit:

Das Schrank ist mit Störschutzvorrichtungen ausgelegt und besteht EMV-Tests, die eine zuverlässige Leistung in elektrisch lauten Umgebungen gewährleisten.

• Staub- und Wasserschutz (IP65):

IP65-Einrichtungen sind für raue Umgebungen mit hohem Staub- oder Feuchtigkeitsgehalt erhältlich und bieten einen überlegenen Schutz.
